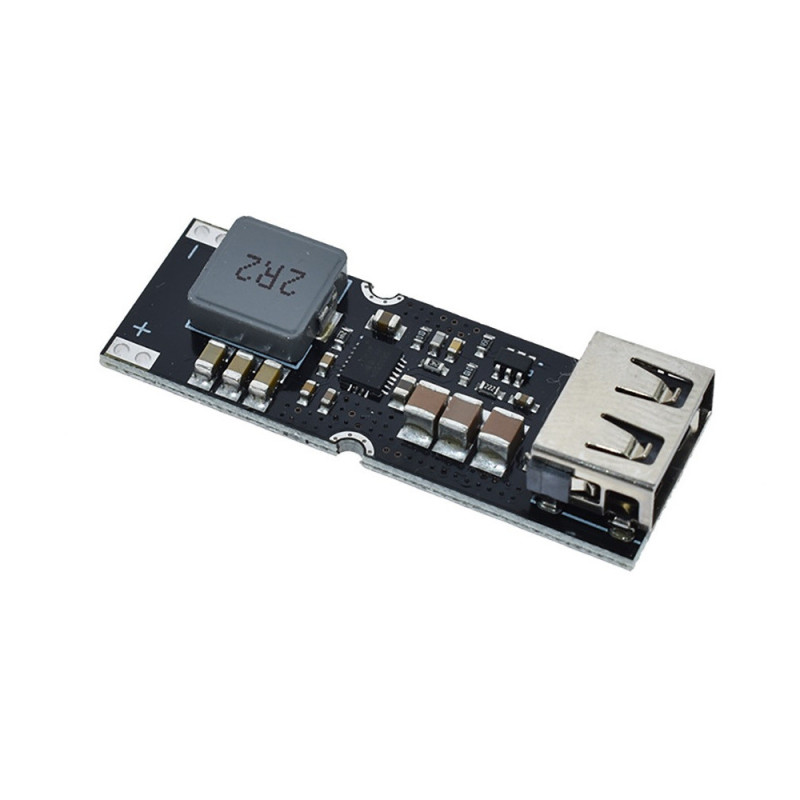

TPS61088 Modulo di alimentazione boost Step Up Scheda di Ricarica rapida 3,2 V 3,7 V 4,2 V a 5 V 9 V 12 V USB QC2.0 QC3.0

Questo modulo può essere applicato a una batteria al litio a cella singola all'uscita 5V-12V per la ricarica generale di prodotti digitali, come telefoni cellulari, iPad, MP3, PSP e così via. Può essere utilizzato come fonte di alimentazione mobile ad alta corrente solo collegando la batteria. È anche possibile fornire energia al prodotto 5-12 V impostando la tensione di uscita.

TPS61088 utilizza una topologia adattiva di controllo della corrente di picco a tempo di spegnimento costante per regolare la tensione di uscita. TPS61088 funziona in modalità PWM in condizioni di carico medio-pesante. In condizioni di carico leggero, il dispositivo può selezionare una delle due seguenti modalità di funzionamento tramite il pin MODE. Uno è una modalità PFM che aumenta l'efficienza; l'altra è una modalità PWM forzata che evita problemi di applicazione dovuti alla bassa frequenza di commutazione. La frequenza di commutazione in modalità PWM può essere regolata da 200 kHz a 2,2 MHz con una resistenza esterna. TPS61088 implementa anche una funzione di avvio graduale programmabile e un limite di corrente di picco di commutazione regolabile. Inoltre, il dispositivo è disponibile con protezione da sovratensione in uscita 13,2 V, protezione da sovracorrente ciclo per ciclo e protezione da arresto termico.

Il chip FP6601Q si integra al protocollo di ricarica rapida HiSilicon e al protocollo di ricarica rapida dell'interfaccia Qualcomm QC2.0 / 3.0USB, può caricare rapidamente dispositivi che supportano i protocolli FCP e QC2.0 / 3.0. Oltre a supportare lo standard USB BC1.2, supporta anche i dispositivi per Apple e per Samsung. Il chip può rilevare automaticamente se il dispositivo attualmente collegato è un dispositivo QC2.0 / 3.0 o FCP per regolare automaticamente la tensione.

Specifiche Tecniche:

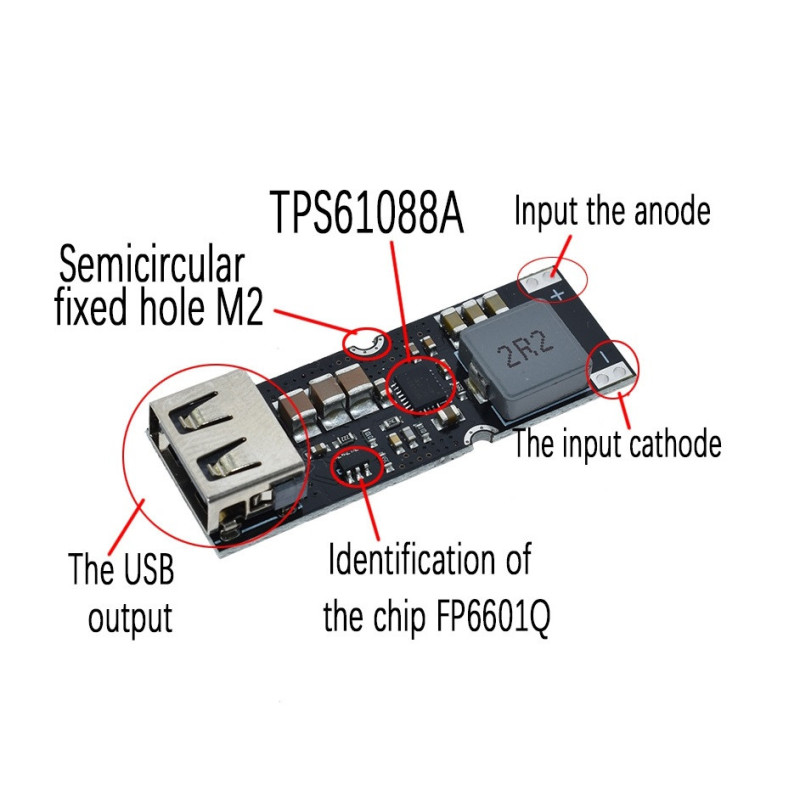

Chip di controllo principale: TPS61088A
Chip di identificazione: FP6601Q
Tensione di ingresso: 2,8 ~ 4,5 V, molto adatta per batteria ai polimeri di litio da 3,7 V.
Tensione di uscita: il valore predefinito è 5 V, che avvia la ricarica rapida dopo 4,5 V ~ 12 V secondo il protocollo.
Corrente nominale di ingresso: 8A
Corrente di uscita: 5V3A, 9V2A, 12V2A. La corrente di uscita è adattiva.
Potenza di uscita: fino a 24 W.
Accordo di supporto: QC2.0, QC3.0, Huawei FCP, Accordo DCP
L'efficienza è fino al 93%, con un valore tipico del 90%.

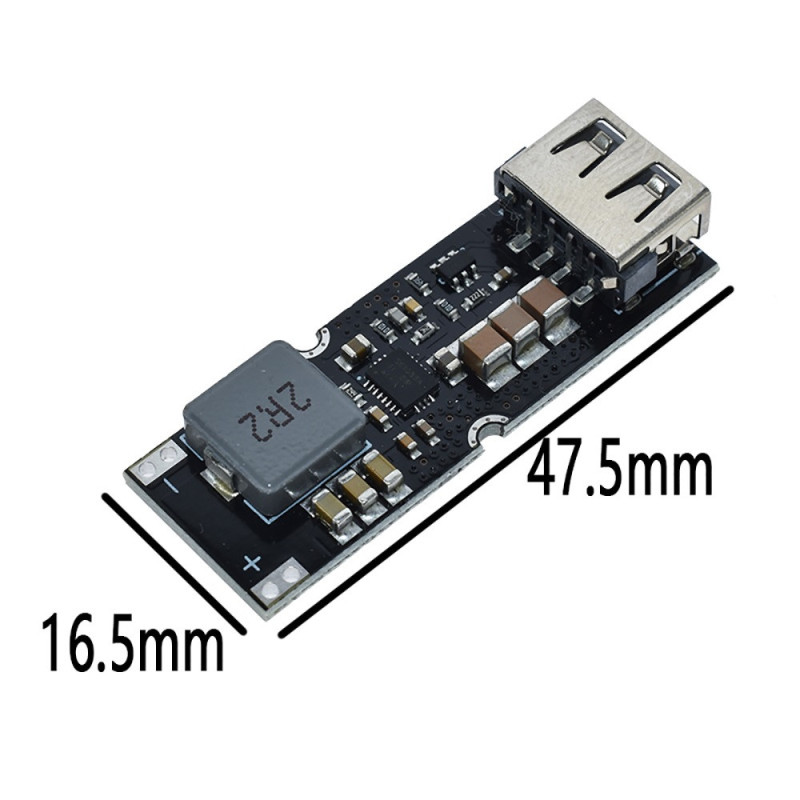

Dimensioni del modulo: 47.5 (lunghezza) * 16.5 (larghezza) * 8 (altezza) mm (inclusa USB)
Peso netto del modulo: circa 7 grammi

Il chip FP6601Q si integra al protocollo di ricarica rapida HiSilicon e al protocollo di ricarica rapida dell'interfaccia Qualcomm QC2.0 / 3.0USB, può caricare rapidamente dispositivi che supportano i protocolli FCP e QC2.0 / 3.0. Oltre a supportare lo standard USB BC1.2, supporta anche i dispositivi per Apple e per Samsung. Il chip può rilevare automaticamente se il dispositivo attualmente collegato è un dispositivo QC2.0 / 3.0 o FCP per regolare automaticamente la tensione.

Caratteristiche:
1. Supporta la tensione FCP e il protocollo di uscita corrente.
2. Supporto Qualcomm QC2.0 / 3.0 classe A 5V, 9V, uscita in tensione 12V.
3. Riconoscimento automatico del protocollo di ricarica rapida FCP e QC2.0 / 3.0.
4. Supportare le apparecchiature di protocollo dell'impresa di telecomunicazioni cinese YD / T 1591.
