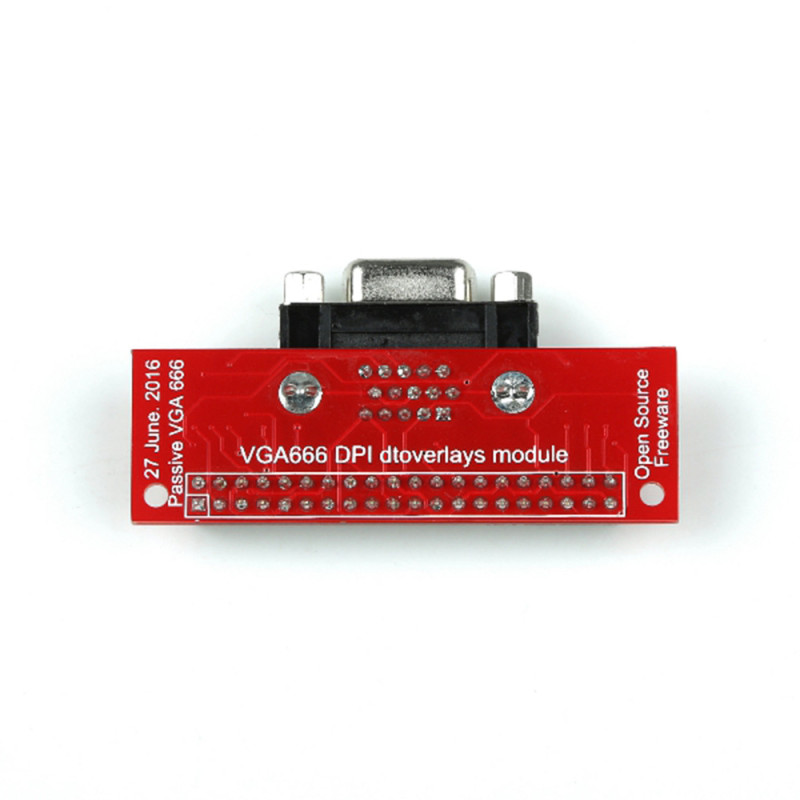

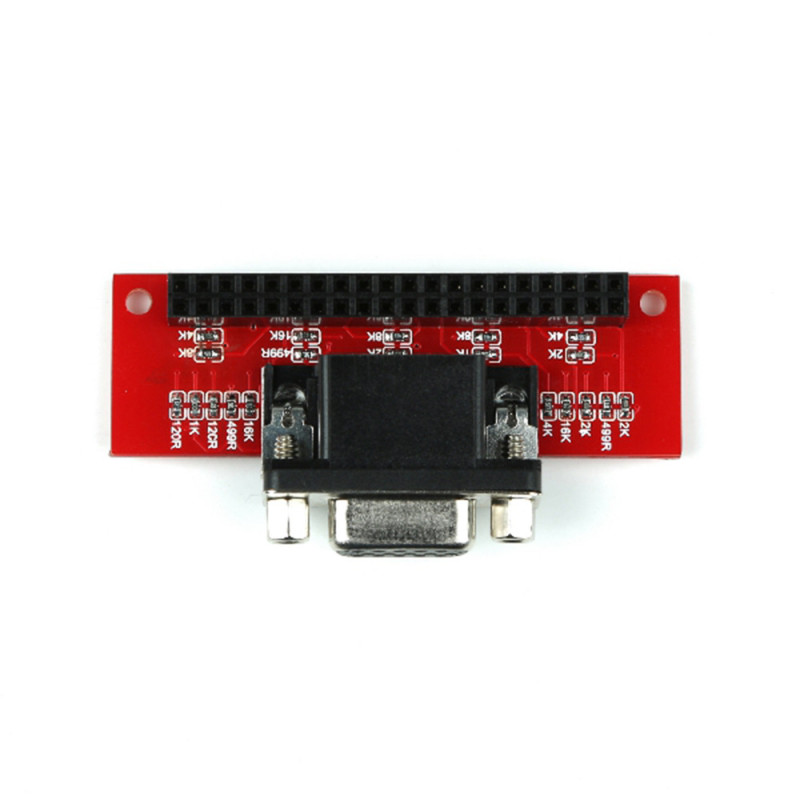

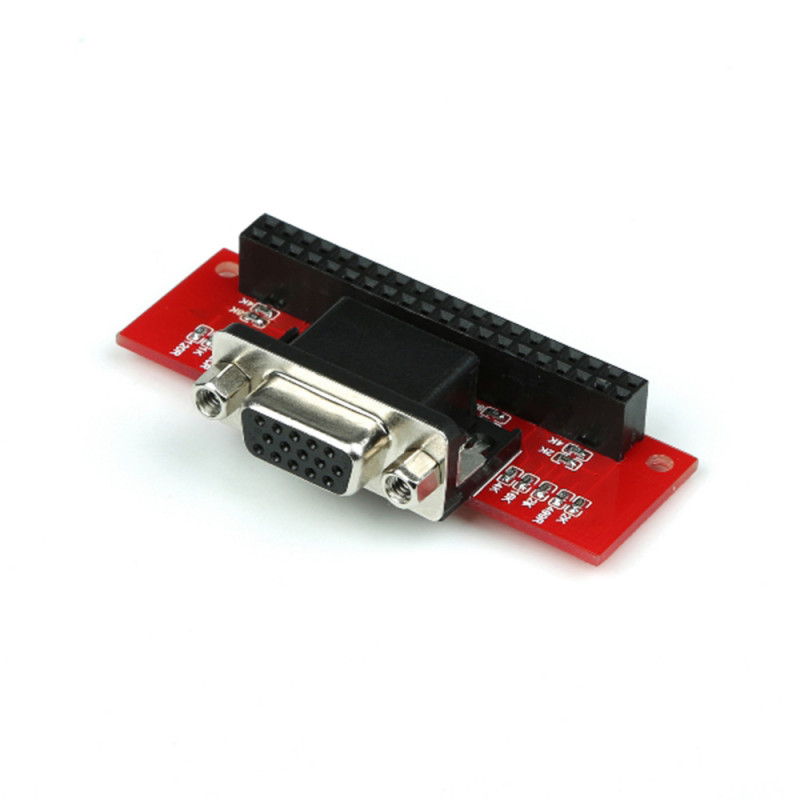

Scheda Hat VGA666 per Raspberry su Monitor VGA

Scheda Hat per collegare un Raspberry ad un Monitor VGA

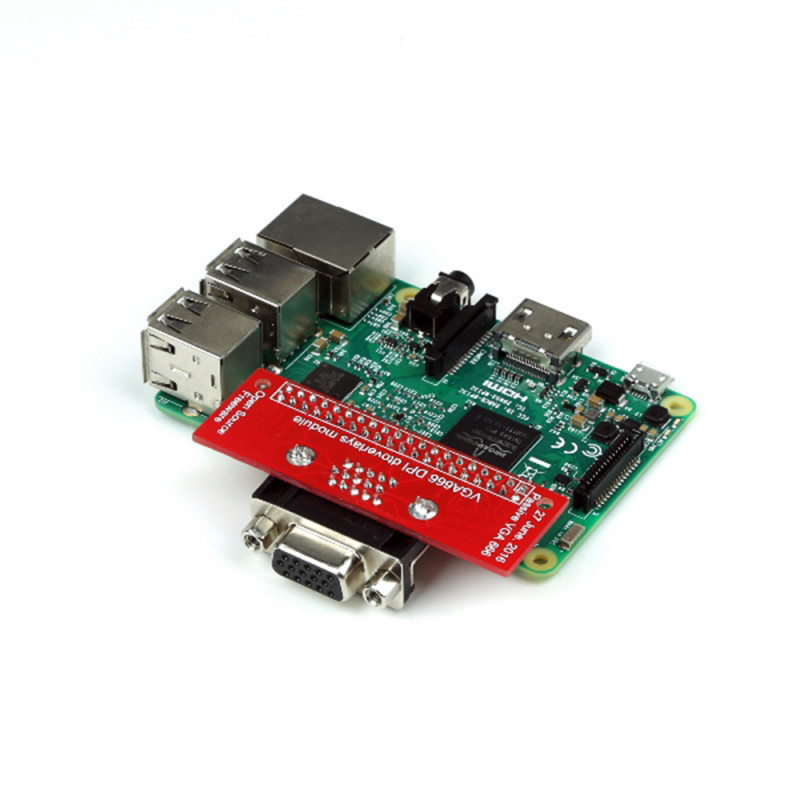

La scheda si monta direttamente sui GPIO del Raspberry, senza necessità di altre alimentazioni o collegamenti

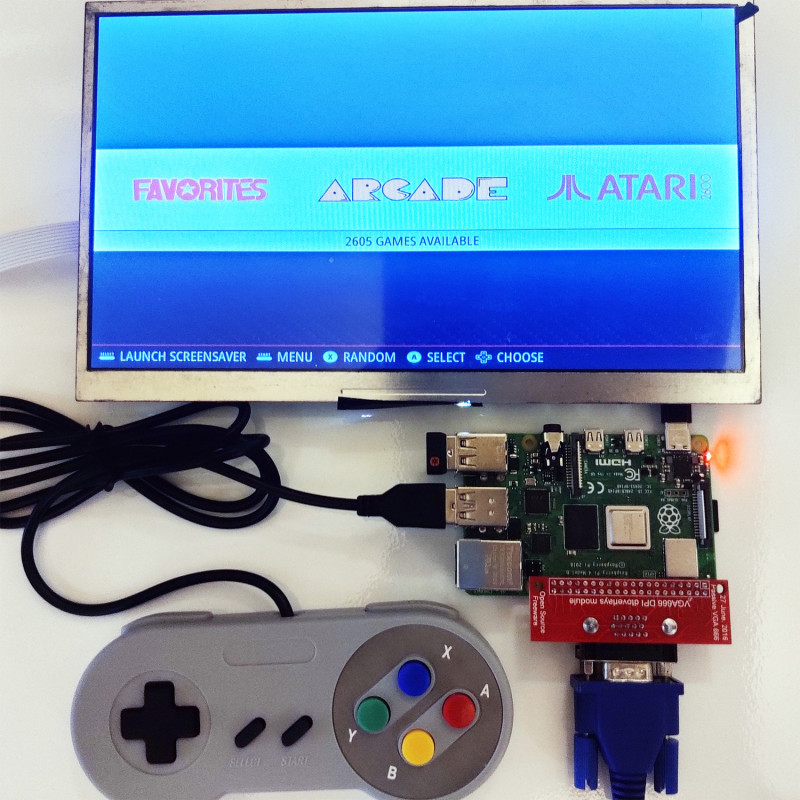

Tutti i Raspberry montano una o più porte HDMI, con questa scheda è possibile collegare direttamente un monitor VGA, utile per Retrogaming o per altre soluzioni.

Compatibile con i seguenti Raspberry:
Raspberry Pi 4 Model B
Raspberry Pi 3 Model B Plus
Raspberry Pi zero
Raspberry Pi zero W
Raspberry Pi 3 Model B
Raspberry Pi 2 Model B
Raspberry Pi Model B+

Configurazione del Sistema Operativo:
Per il corretto funzionamento della scheda VGA 666 è necessario che SPI e I2C siano disabilitati
Queste istruzioni sono state fornite specificamente per Raspbian ma dovrebbero applicarsi alla maggior parte dei sistemi operativi.

Editare il file config e aggiungere queste righe in fondo al file:
sudo nano /boot/config.txt

Per Raspberry Pi 4B
framebuffer_width=800
framebuffer_height=600
dpi_group=2
dpi_mode=24
dtparam=i2c_arm=off
dtparam=spi=off
dtparam=uart0=off
dtparam=uart1=off
dtoverlay=pi3-disable-bt-overlay
dtoverlay=vga666
enable_dpi_lcd=1
display_default_lcd=1
force_pwm_open=0
dtparam=audio=on
start_x=1
gpu_mem=128

Per Raspberry Pi Zero/Zero W/2B/3B/3B+
framebuffer_width=800
framebuffer_height=600
dpi_group=2
dpi_mode=86
dtparam=i2c_arm=off
dtparam=spi=off
dtparam=uart0=off
dtparam=uart1=off
dtoverlay=pi3-disable-bt-overlay
dtoverlay=vga666
enable_dpi_lcd=1
display_default_lcd=1
force_pwm_open=0
dtparam=audio=on
start_x=1
gpu_mem=128

Per altre risoluzioni controlla questo link:
https://www.raspberrypi.org/documentation/configuration/config-txt/video.md
