Scheda di Conversione VGA to CGA CVBS S-VIDEO per CRT e LCD
- Write a review

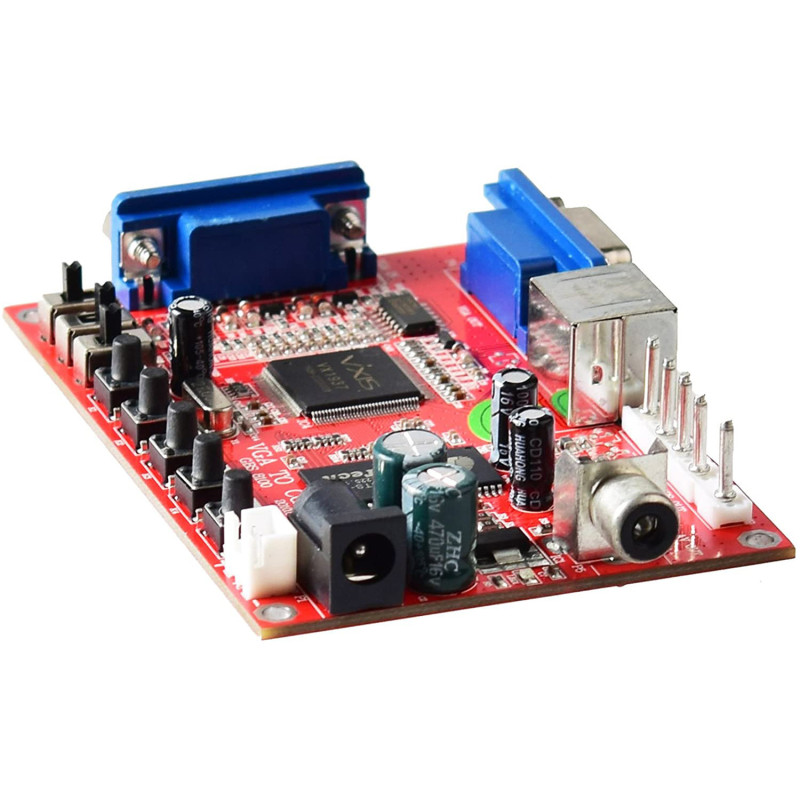

Scheda di Conversione Segnale Video da VGA a CRT a 15 Khz
Questa scheda è la soluzione per collegare un PC ad un monitor CRT, dove risoluzioni e frequenze cambiano date le diverse tecnologie in uso. Ci sono una varietà di parametri regolabili, supporto per formati PAL e NTSC

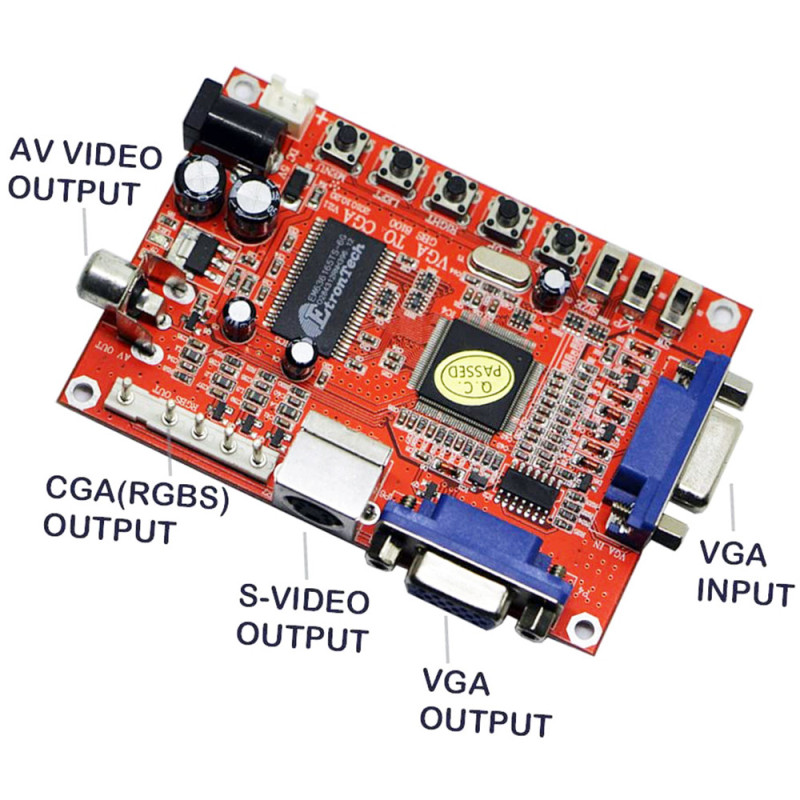

Interfacce presenti:
Ingresso alimentazione 5V IN (P1, P2): scegliere uno dei due ingressi, polo "+" collegato all'ingresso alimentazione + 5V CC, massa corrispondente al polo "-".
VGA IN (P3) Ingresso VGA: collegare la sorgente del segnale VGA (come la porta VGA per giochi HD o la porta VGA)
VGA OUT (P4) Uscita VGA: collegare il dispositivo di visualizzazione VGA, come un monitor LCD.
VIDEO OUT (P5) Uscita video: collegare a un televisore o un altro dispositivo di visualizzazione video.
S-VIDEO OUT (P6) Uscita terminale S: collegata al televisore o un altro dispositivo di visualizzazione SVideo.
RGBS (CGA) OUT Uscita segnale CGA: quindi eseguire la scansione della scheda.

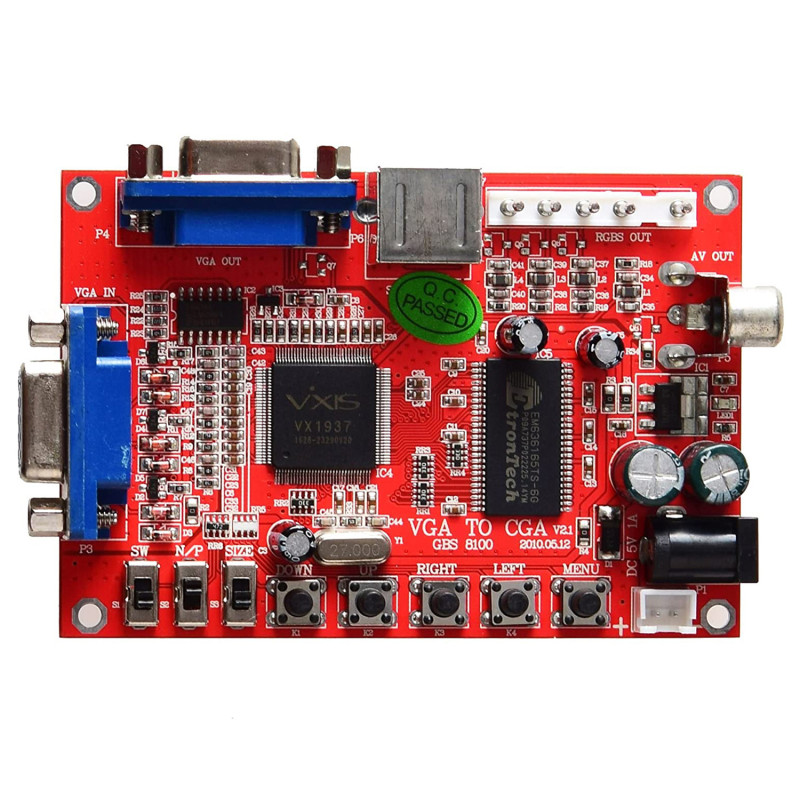

Interruttori Presenti:
(S1) - Interruttore PAL / NTSC - l'interruttore modalità di uscita: PAL e NTSC (ON è NTSC, OFF è PAL)
(S2) - Interruttore S_VIDEO / RGBS - Interruttore di uscita: ON è l'uscita RGBS, OFF è l'uscita del terminale S
(S3) - Interruttore SIZE - Ingrandimento dello schermo di output, l'impostazione predefinita è lo schermo intero (zoom out).
Comandi di Regolazione
Pulsante menu MENU (K5) - Premere per accedere all'opzione del menu.
SU / GIU (K4 / K3) - Non accedere al MENU per la regolazione della posizione dell'immagine superiore e inferiore - Entrare nel MENU per la scelta delle opzioni selezionare
SINISTRA / DESTRA (K2 / K1) Regolazione della posizione dell'immagine sinistra e destra quando non si accede al menu e selezione delle opzioni di aumento e diminuzione quando si accede al menu.
Specifiche del prodotto:
1: Potenza in ingresso: CC 5 V / 1 A.
2: Supporto formato segnale di ingresso: 640x480 a 60/72/75/85Hz, 800x600 a 60/75Hz, 1024x768 a 60/75Hz, 1280x1024 a 60Hz.
3: Supporto formato RGBS di uscita: segnale di frequenza di linea 15KHz.
4: Uscita video standard: CVBS, terminale S.

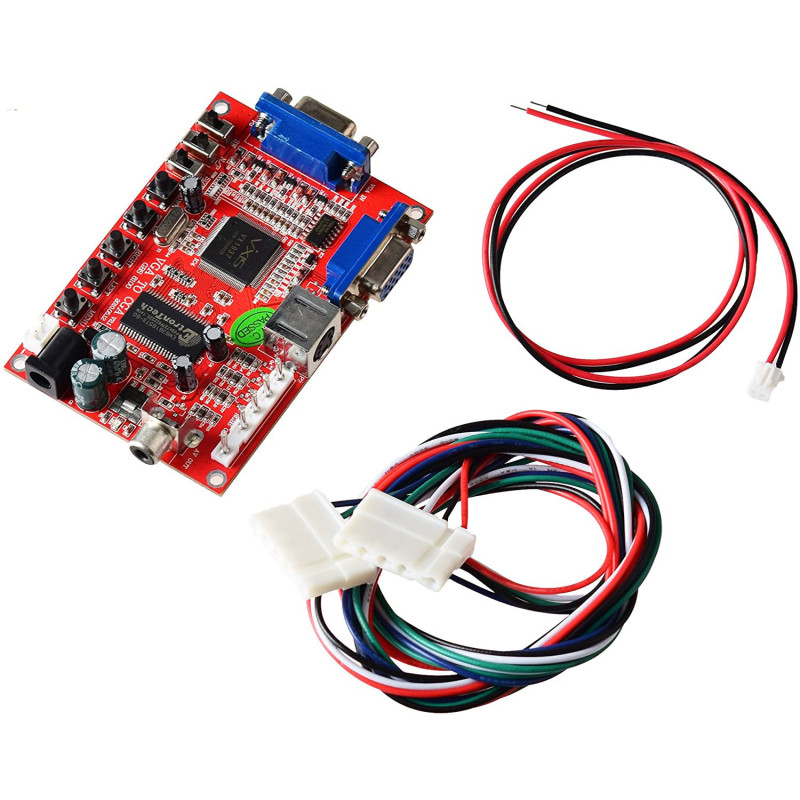

La confezione include:
- 1 Scheda VGA to CRT
- 1 Cavo 5 PIN per CRT (RGBS)
- 1 Cavo alimentazione Scheda
